Trong các tuyến ống HDPE, nhu cầu chia nhánh và thay đổi đường kính diễn ra thường xuyên, đặc biệt tại các điểm thu gom, tuyến phân phối hoặc khu vực kết nối thiết bị. Ba chạc 45 độ chuyển bậc hàn HDPE Tiền Phong được thiết kế để giải quyết đồng thời hai yêu cầu: phân nhánh theo góc 45° để giảm tổn thất thủy lực, và chuyển bậc kích thước để phù hợp với lưu lượng cần thiết. Nhiều nhà thầu lựa chọn sản phẩm thông qua đơn vị phân phối uy tín như Hội Ngộ Phương Nam nhằm đảm bảo chất lượng và khả năng tương thích hệ thống.
Bài viết dưới đây phân tích chi tiết cấu tạo, nguyên lý hoạt động, các tiêu chuẩn kỹ thuật và ứng dụng thực tế của ba chạc 45 độ chuyển bậc hàn HDPE Tiền Phong.
Cấu tạo ba chạc chuyển bậc hàn HDPE và nguyên lý phân nhánh theo góc 45°

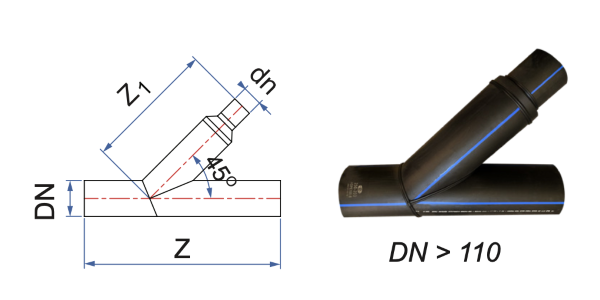

Cấu tạo ba chạc chuyển bậc hàn HDPE
Thiết kế ba hướng với góc kết nối tối ưu
Ba chạc 45° hàn HDPE gồm 3 nhánh liên kết:
- Nhánh chính (Main): giữ lưu lượng dòng chảy lớn nhất.
- Nhánh phụ 45°: kết nối mềm mại, giảm xoáy nước.
- Nhánh chuyển bậc: giảm đường kính ống theo thiết kế.
Cấu trúc này đáp ứng đồng thời hai nhu cầu: chia nhánh và giảm đường kính mà không gây áp lực cục bộ lên điểm nối.
Vật liệu HDPE theo chuẩn ISO 4427 giúp tăng độ bền dài hạn
HDPE (High Density Polyethylene) mang các đặc tính quan trọng:
- Chống ăn mòn hóa chất loãng
- Kháng tia UV khi chôn ngầm
- Trọng lượng nhẹ nhưng chịu lực tốt
- Độ đàn hồi cao giúp chống nứt gãy khi đất lún hoặc rung chấn
Phụ kiện được sản xuất chủ yếu bằng công nghệ đúc hoặc gia công CNC để bảo đảm kích thước chuẩn, độ dày đồng nhất và khả năng hàn ổn định.
Vai trò của chuyển bậc trong thiết kế cấp thoát nước HDPE
Điều chỉnh lưu lượng theo vị trí sử dụng
Không phải mọi đoạn đường ống đều cần cùng đường kính. Các vị trí thường dùng chuyển bậc:
- Từ trục chính D160/D110 sang các nhánh nhỏ D90/D63
- Từ tuyến thu gom về ống xử lý có đường kính lớn
- Các khu vực đầu vào hoặc đầu ra thiết bị (van, đồng hồ nước, bơm)
Việc giảm đường kính giúp phân phối lưu lượng hợp lý, tránh dư áp và tối ưu chi phí thi công.
Giảm tổn thất và tăng hiệu quả dòng chảy
Kết hợp chuyển bậc và góc 45° giúp:
- Giảm thay đổi hướng dòng đột ngột
- Hạn chế xoáy gây mài mòn đường ống
- Giảm nguy cơ tích tụ cặn tại giao điểm
Đây là lý do ba chạc 45° thường được ưu tiên thay vì 90° trong hệ thống HDPE lưu lượng lớn.
Phương pháp hàn giúp tạo mối nối liền khối không rò rỉ
Ba chạc HDPE được kết nối bằng 2 phương pháp phổ biến:
Hàn đối đầu (Butt Fusion)
Dùng máy hàn ép hai bề mặt được gia nhiệt đến trạng thái dẻo. Ưu điểm:
- Mối hàn đồng nhất như một đoạn ống mới
- Chịu áp lực cao và phù hợp cho ống đường kính lớn
- Không có khe hở hoặc ren
Hàn điện trở (Electrofusion)
Dùng phụ kiện có dây điện trở bên trong. Phù hợp:
- Không gian hẹp
- Sửa chữa nhanh
- Đảm bảo độ kín nhờ vòng nhiệt tự động
Ba chạc 45° chuyển bậc thường sử dụng hàn đối đầu để đảm bảo độ bền tối đa.
Ứng dụng thực tế trong các công trình hạ tầng và dân dụng
Hệ thống cấp nước khu dân cư
Ba chạc được dùng để chia nước từ tuyến cấp chính sang nhánh từng block hoặc hộ gia đình.
Thoát nước mưa và nước thải
Đặc biệt tại các điểm thu gom, phụ kiện giúp đổi đường kính hợp lý, giữ ổn định tốc độ dòng.
Hệ thống nông nghiệp và tưới tiêu
Tuyến chính thường có đường kính lớn, nhưng khu tưới chia thành nhánh nhỏ nên cần chuyển bậc nhiều cấp.
Tuyến ống chôn ngầm chịu tải trọng đất
HDPE có độ đàn hồi cao, phù hợp thi công dưới vỉa hè hoặc khu vực có tải trọng giao thông tương đối.
Lỗi lắp đặt thường gặp và biện pháp khắc phục
Lỗi 1 – Hàn lệch tâm
→ Gây giảm lưu lượng, tạo điểm yếu.
Cách khắc phục: Căn chỉnh gá đúng chuẩn, kiểm tra bằng đồng hồ đo lực ép.
Lỗi 2 – Nhiệt độ gia nhiệt không đúng
→ Quá nóng làm biến dạng, quá lạnh tạo mối hàn yếu.
Cách khắc phục: Điều chỉnh theo tiêu chuẩn ISO 21307.
Lỗi 3 – Không làm sạch bề mặt
→ Dễ gây rò rỉ.
Biện pháp: Làm sạch bằng dao bào và khăn chuyên dụng.
Lỗi 4 – Chọn sai kích thước chuyển bậc
→ Ảnh hưởng toàn hệ thống, gây chênh áp.
Khắc phục: Kiểm tra bản vẽ và thông số công trình trước khi thi công.
Ba chạc 45 độ chuyển bậc hàn HDPE Tiền Phong là giải pháp tối ưu cho các tuyến ống cần vừa chia nhánh vừa giảm đường kính một cách an toàn. Nhờ kết cấu HDPE bền, khả năng hàn liền khối và thiết kế 45° giảm tổn thất thủy lực, phụ kiện này phù hợp cho hệ thống cấp, thoát, tưới tiêu và hạ tầng kỹ thuật.
Nếu bạn cần tư vấn kích thước hoặc giải pháp thi công phù hợp, hãy liên hệ Hội Ngộ Phương Nam – Nhà Phân phối chính thức của Nhựa Tiền Phong để được hỗ trợ chuyên môn nhanh chóng.
