Đi ống thoát nước qua dầm bê tông là tình huống khá thường gặp trong quá trình xây mới hoặc cải tạo nhà ở, đặc biệt tại các khu vực như nhà vệ sinh, ban công, sân thượng, khu giặt phơi, bếp hoặc sàn kỹ thuật. Khi tuyến ống thoát nước cần đi ngang để về trục thoát chính nhưng lại gặp dầm chắn ngang, một số đội thi công có thể đề xuất khoan, đục hoặc cho ống xuyên qua dầm để giữ trần gọn và tiết kiệm không gian.

Tuy nhiên, đây là hạng mục cần được cân nhắc kỹ về mặt kết cấu. Dầm bê tông là cấu kiện chịu lực quan trọng của công trình, không giống tường ngăn hay lớp vữa hoàn thiện có thể đục sửa tùy ý. Nếu khoan cắt sai vị trí, làm mất tiết diện bê tông hoặc ảnh hưởng đến cốt thép bên trong, công trình có thể phát sinh nứt, thấm, võng sàn hoặc giảm độ ổn định trong quá trình sử dụng.

Trong bài viết dưới đây, Hội Ngộ Phương Nam sẽ cùng bạn tìm hiểu có nên đi ống thoát nước qua dầm bê tông hay không, các rủi ro thường gặp và những giải pháp bố trí đường ống thoát nước an toàn hơn cho nhà ở, công trình dân dụng và hạng mục cải tạo.

Dầm bê tông là gì và vì sao cần thận trọng khi đục khoan?

Dầm bê tông là cấu kiện chịu lực có nhiệm vụ truyền tải trọng từ sàn, tường, mái hoặc các bộ phận phía trên xuống cột, vách hoặc móng. Trong nhà ở dân dụng, dầm thường xuất hiện tại mép sàn, giữa nhịp, quanh khu vệ sinh, ban công, cầu thang hoặc những vị trí cần tăng khả năng chịu lực.

Bên trong dầm có hệ cốt thép được bố trí theo tính toán kết cấu. Các thanh thép chịu lực và thép đai giúp dầm làm việc ổn định trước tải trọng của công trình. Khi khoan, cắt hoặc đục xuyên dầm, rủi ro không chỉ là mất một phần bê tông mà còn có thể cắt trúng thép chịu lực hoặc làm suy yếu vùng bê tông bao quanh.

Vì vậy, dầm không phải vị trí có thể xử lý theo kinh nghiệm tại công trường. Nếu cần tạo lỗ kỹ thuật qua dầm, vị trí, kích thước và phương án gia cường phải được tính toán bởi người có chuyên môn kết cấu. Việc tự ý đục dầm để luồn ống thoát nước có thể để lại hậu quả khó khắc phục về sau.

Có nên đi ống thoát nước qua dầm bê tông không?

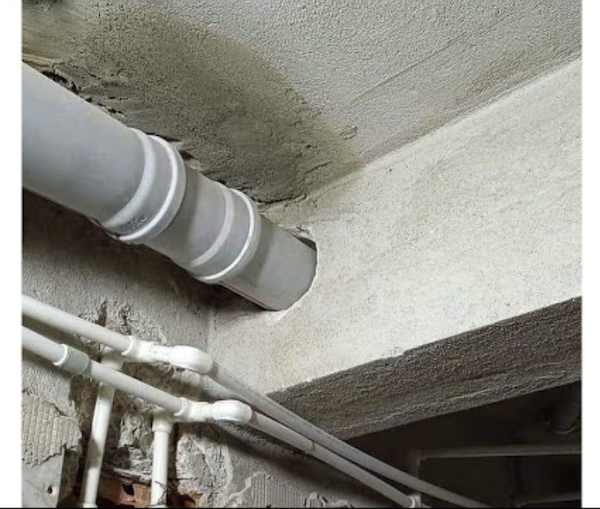

Đi ống thoát nước qua dầm bê tông

Về nguyên tắc, không nên tự ý đi ống thoát nước qua dầm bê tông nếu vị trí đó không được chừa sẵn trong bản vẽ thiết kế. Ống thoát nước thường có đường kính lớn hơn ống cấp nước, đặc biệt là tuyến thoát bồn cầu, thoát nước mưa, thoát sàn chính hoặc tuyến gom nước thải. Khi đường kính ống lớn, lỗ xuyên dầm cũng lớn theo, làm ảnh hưởng rõ hơn đến tiết diện chịu lực của dầm.

Chỉ nên xem xét phương án đi ống qua dầm khi lỗ xuyên đã được thiết kế từ đầu, có vị trí phù hợp, không ảnh hưởng đến vùng chịu lực quan trọng và có biện pháp gia cường nếu cần. Đây là lý do bản vẽ cấp thoát nước cần được phối hợp với bản vẽ kết cấu ngay từ giai đoạn thiết kế, thay vì chờ đến lúc thi công mới xử lý phát sinh.

Trong phần lớn công trình dân dụng, nếu tuyến ống thoát bị vướng dầm, nên ưu tiên các giải pháp khác an toàn hơn như đi ống dưới dầm, bố trí trần kỹ thuật, dùng hộp gen, điều chỉnh vị trí thiết bị vệ sinh hoặc đưa tuyến ống về trục kỹ thuật gần hơn.

Vì sao ống thoát nước thường bị vướng dầm?

Ống thoát nước hoạt động chủ yếu theo nguyên tắc tự chảy, vì vậy cần có độ dốc nhất định để nước và chất thải di chuyển về trục thoát chính. Khác với ống cấp nước có áp lực đẩy, ống thoát không thể đi lên xuống tùy tiện nếu muốn vận hành ổn định.

Khi tuyến ống thoát đi ngang dưới sàn, dầm bê tông có thể trở thành vật cản. Điều này thường xảy ra ở nhà vệ sinh đặt xa trục kỹ thuật, khu giặt phơi cải tạo sau, ban công cần thoát nước về tuyến chính hoặc công trình muốn di chuyển vị trí thiết bị vệ sinh so với thiết kế ban đầu.

Một nguyên nhân khác là chiều cao tầng hạn chế. Gia chủ muốn giữ trần cao, trong khi ống thoát cần đi dưới dầm để đảm bảo độ dốc. Vì muốn trần gọn hơn, một số phương án thi công có thể đề xuất khoan dầm. Tuy nhiên, sự gọn gàng về thẩm mỹ không nên đánh đổi bằng rủi ro kết cấu.

Rủi ro khi khoan cắt dầm để luồn ống thoát nước

Rủi ro đầu tiên là làm suy giảm khả năng chịu lực của dầm. Khi khoan cắt tạo lỗ, tiết diện bê tông bị giảm. Nếu lỗ khoan nằm tại vùng chịu lực lớn hoặc gần vị trí gối dầm, nguy cơ ảnh hưởng đến khả năng làm việc của dầm sẽ cao hơn. Nếu cắt trúng thép chịu lực, rủi ro càng nghiêm trọng.

Rủi ro thứ hai là gây nứt và thấm. Khi ống xuyên qua dầm, khu vực quanh cổ ống cần được xử lý kín. Nếu thi công không kỹ, nước thải hoặc nước mưa có thể thấm vào bê tông, gây ẩm, ố trần, bong sơn hoặc ảnh hưởng đến cốt thép trong thời gian dài.

Rủi ro thứ ba là khó bảo trì. Khi ống nằm xuyên qua dầm, vị trí này thường bị che kín bởi trần, sàn hoặc lớp hoàn thiện. Nếu mối nối gần khu vực xuyên dầm bị rò hoặc nghẹt, việc tiếp cận để sửa chữa sẽ phức tạp hơn nhiều so với tuyến ống đi dưới trần kỹ thuật có cửa thăm.

Không nên đục dầm theo kinh nghiệm cảm tính

Trong xây dựng dân dụng, nhiều lỗi phát sinh từ việc xử lý hiện trường theo cảm tính. Khi thấy dầm chắn đường ống, đội thi công có thể khoan một lỗ vừa đường kính ống mà không kiểm tra bản vẽ kết cấu. Cách làm này tiềm ẩn rủi ro vì không thể biết chính xác vị trí thép chủ, thép đai và vùng chịu lực nếu không có kiểm tra chuyên môn.

Ngay cả khi lỗ khoan không quá lớn, việc khoan nhiều lỗ gần nhau, khoan lệch vị trí hoặc đục mở rộng bằng máy phá bê tông vẫn có thể làm bê tông quanh dầm bị nứt. Những vết nứt nhỏ ban đầu có thể phát triển theo thời gian khi công trình chịu tải, rung động hoặc thay đổi nhiệt độ.

Vì vậy, nếu công trình đã hoàn thiện phần kết cấu mà phát sinh nhu cầu đi ống qua dầm, cần dừng lại để kiểm tra phương án. Không nên xử lý vội tại công trường chỉ để kịp tiến độ hoàn thiện.

Giải pháp an toàn hơn: đi ống dưới dầm

Một trong những phương án an toàn hơn là đi ống thoát nước dưới dầm, sau đó xử lý bằng trần kỹ thuật, hộp che ống hoặc khu vực hạ trần cục bộ. Cách này giúp giữ nguyên kết cấu dầm, đồng thời vẫn đảm bảo đường ống có độ dốc cần thiết để nước thoát ổn định.

Phương án này có thể làm giảm chiều cao trần tại một số khu vực, nhưng nếu thiết kế hợp lý, phần hạ trần có thể được bố trí gọn tại nhà vệ sinh, hành lang, khu giặt hoặc khu kỹ thuật. So với rủi ro đục dầm, việc hạ trần cục bộ thường là lựa chọn an toàn và dễ bảo trì hơn.

Khi đi ống dưới dầm, cần bố trí tuyến ống gọn, hạn chế quá nhiều co gấp và có điểm kiểm tra tại vị trí chuyển hướng. Nếu ống được che bằng trần thạch cao hoặc hộp kỹ thuật, nên có cửa thăm để phục vụ bảo trì khi cần.

Giải pháp dùng hộp kỹ thuật đứng

Hộp kỹ thuật đứng là nơi tập trung các tuyến cấp nước, thoát nước, thông khí và một số đường kỹ thuật khác của công trình. Nếu nhà vệ sinh, bếp, khu giặt phơi hoặc ban công được bố trí gần hộp kỹ thuật, đường ống thoát sẽ ngắn hơn, dễ giữ độ dốc hơn và ít vướng dầm hơn.

Với công trình xây mới, nên tính vị trí hộp kỹ thuật ngay từ giai đoạn thiết kế. Các khu vực sử dụng nước nên được gom hợp lý để tuyến ống không phải đi vòng qua nhiều dầm, nhiều phòng hoặc nhiều khu vực hoàn thiện. Với công trình cải tạo, nếu muốn di chuyển bồn cầu, lavabo, thoát sàn hoặc máy giặt quá xa trục kỹ thuật hiện hữu, cần kiểm tra kỹ khả năng thoát nước trước khi quyết định.

Trong nhiều trường hợp, điều chỉnh lại vị trí thiết bị vệ sinh một phần nhỏ sẽ an toàn hơn so với cố kéo ống đi xa rồi xử lý xuyên qua dầm.

Chừa lỗ kỹ thuật từ giai đoạn thiết kế

Nếu công trình thật sự cần đường ống đi qua khu vực dầm, phương án tốt nhất là chừa lỗ kỹ thuật từ giai đoạn thiết kế và thi công kết cấu. Khi đó, kỹ sư kết cấu có thể xác định vị trí lỗ, kích thước lỗ, khoảng cách đến gối dầm và phương án gia cường phù hợp.

Chừa lỗ trước khi đổ bê tông giúp hạn chế việc khoan đục sau này. Tuy nhiên, lỗ chờ cần được phối hợp chính xác giữa bản vẽ kiến trúc, kết cấu và cấp thoát nước. Nếu chừa sai vị trí, sai cao độ hoặc sai kích thước, khi lắp đặt thực tế vẫn có thể phải chỉnh sửa, gây lãng phí và ảnh hưởng tiến độ.

Đối với nhà phố, biệt thự hoặc công trình dân dụng, bước phối hợp bản vẽ này rất nên được chú trọng. Một bản vẽ được xử lý kỹ từ đầu sẽ giúp hệ thống đường ống gọn hơn, an toàn hơn và ít phát sinh ngoài công trường.

Nếu bắt buộc phải xuyên dầm thì cần làm gì?

Nếu không còn phương án nào khác ngoài việc đi ống qua dầm, cần có kỹ sư kết cấu kiểm tra trước khi thi công. Kỹ sư cần đánh giá vị trí dầm, kích thước dầm, hướng chịu lực, vị trí thép, kích thước ống và mức độ ảnh hưởng của lỗ xuyên đến kết cấu.

Lỗ xuyên nếu được chấp thuận phải có kích thước phù hợp, không cắt vào thép chịu lực chính và không đặt tại vùng nguy hiểm của dầm. Sau khi đặt ống, khu vực quanh cổ ống cần được xử lý kín để hạn chế thấm, rung và truyền âm. Nếu cần gia cường, phải thực hiện theo chỉ dẫn kỹ thuật cụ thể.

Ngoài ra, nên tránh đặt mối nối ngay trong lòng dầm hoặc sát vị trí xuyên dầm. Mối nối nên nằm ở vị trí có thể kiểm tra được vì đây là điểm có nguy cơ rò rỉ cao hơn so với thân ống liền.

Chọn ống và phụ kiện phù hợp cho tuyến thoát nước

Với hệ thống thoát nước dân dụng, ống PVC-U thường được sử dụng phổ biến nhờ trọng lượng nhẹ, dễ thi công, chống ăn mòn trong môi trường nước thông thường và có hệ phụ kiện đa dạng. Tuy nhiên, cần chọn đúng đường kính theo chức năng từng tuyến, không nên dùng một kích thước cho mọi vị trí.

Tuyến thoát lavabo, thoát sàn, thoát máy giặt, thoát bồn cầu, thoát nước mưa và tuyến thoát chính có yêu cầu khác nhau về lưu lượng, khả năng thoát và nguy cơ nghẹt. Nếu ống quá nhỏ, nước dễ thoát chậm. Nếu ống quá lớn nhưng thiếu độ dốc, cặn vẫn có thể lắng trong ống.

Phụ kiện như co, tê, ba chạc, măng sông, nắp kiểm tra và phễu thu cũng cần đồng bộ với đường ống. Các điểm chuyển hướng nên được bố trí thuận dòng, tránh dùng nhiều góc gấp liên tiếp vì dễ làm tăng nguy cơ nghẹt và khó thông tắc.

Độ dốc là yếu tố bắt buộc của ống thoát nước

Độ dốc là yếu tố quan trọng nhất trong hệ thống thoát nước tự chảy. Nếu độ dốc không đủ, nước thoát chậm, cặn dễ đọng lại và hệ thống dễ nghẹt. Nếu độ dốc quá lớn ở một số tuyến, nước có thể chảy nhanh nhưng chất thải rắn chưa chắc được cuốn đi hiệu quả, đặc biệt ở tuyến thoát bồn cầu.

Khi tuyến ống bị vướng dầm, một số đội thi công có thể xử lý bằng cách bẻ ống qua nhiều co hoặc tạo các đoạn cao thấp không đều. Cách này có thể giúp né dầm trước mắt, nhưng lại làm hệ thống thoát nước kém ổn định về lâu dài. Các đoạn võng hoặc gấp khúc là nơi dễ đọng cặn và phát sinh mùi.

Vì vậy, thay vì cố né dầm bằng nhiều đoạn co phức tạp, cần thiết kế lại hướng đi của ống, hạ trần kỹ thuật hoặc đưa tuyến về hộp kỹ thuật gần hơn để đảm bảo độ dốc hợp lý.

Cần bố trí điểm kiểm tra và thông tắc

Hệ thống thoát nước nên có điểm kiểm tra tại các đoạn dài, đoạn chuyển hướng, vị trí gom nhiều nhánh hoặc gần trục thoát chính. Điểm kiểm tra giúp xử lý nhanh khi đường ống thoát chậm, nghẹt hoặc có mùi bất thường.

Nếu đường ống đi dưới trần kỹ thuật, nên bố trí cửa thăm tại các vị trí quan trọng. Nếu toàn bộ tuyến bị che kín, khi xảy ra sự cố, việc xác định vị trí nghẹt hoặc rò rỉ sẽ mất nhiều thời gian. Với tuyến gần dầm, gần sàn hoặc trong hộp kỹ thuật, càng nên hạn chế mối nối ẩn và ưu tiên các vị trí có thể tiếp cận.

Thiết kế có điểm bảo trì ngay từ đầu giúp công trình sử dụng thuận tiện hơn. Đây là yếu tố nhỏ nhưng rất quan trọng đối với nhà phố, căn hộ cho thuê, khách sạn nhỏ hoặc công trình nhiều người sử dụng.

Xử lý chống thấm quanh khu vực ống thoát

Dù ống thoát đi dưới dầm, xuyên sàn hay qua khu vực kỹ thuật, vấn đề chống thấm vẫn cần được xử lý cẩn thận. Các vị trí cổ ống là nơi nước dễ thấm nếu thi công không kín. Với nhà vệ sinh, sân thượng và ban công, cổ ống thoát sàn càng cần được kiểm tra kỹ trước khi lát gạch.

Nếu ống đi gần dầm hoặc xuyên qua cấu kiện bê tông đã được chấp thuận, khu vực quanh ống cần có biện pháp trám kín, chống thấm và cố định phù hợp. Không nên chỉ chèn vữa sơ sài rồi hoàn thiện bên ngoài, vì nước có thể thấm theo khe nhỏ trong thời gian dài.

Sau khi lắp đặt và chống thấm, nên thử nước để kiểm tra. Với nhà vệ sinh và ban công, cần ngâm nước kiểm tra theo quy trình phù hợp trước khi lát gạch hoặc bàn giao sử dụng.

Khi nào cần điều chỉnh thiết kế thoát nước?

Cần điều chỉnh thiết kế thoát nước khi tuyến ống hiện tại phải đi qua nhiều dầm, không giữ được độ dốc, phải dùng quá nhiều co gấp hoặc đặt mối nối ở vị trí khó bảo trì. Đây là dấu hiệu phương án ban đầu chưa phù hợp với kết cấu thực tế của công trình.

Với nhà cải tạo, nếu muốn di chuyển bồn cầu, khu vệ sinh hoặc máy giặt sang vị trí mới, cần kiểm tra đường thoát trước khi thi công. Không nên quyết định vị trí thiết bị chỉ theo mặt bằng nội thất mà bỏ qua hướng thoát nước và vị trí dầm. Một vị trí đẹp về công năng sử dụng nhưng không thể thoát nước đúng kỹ thuật sẽ gây nhiều vấn đề sau này.

Trong nhiều trường hợp, việc điều chỉnh nhẹ vị trí thiết bị, nâng cốt sàn, hạ trần cục bộ hoặc bổ sung hộp kỹ thuật sẽ an toàn hơn so với khoan cắt dầm.

Đi ống thoát nước qua dầm bê tông là hạng mục cần được xem xét rất thận trọng vì liên quan trực tiếp đến kết cấu chịu lực của công trình. Không nên tự ý khoan, đục hoặc cắt dầm để luồn ống nếu vị trí đó chưa được tính toán trong bản vẽ hoặc chưa được kỹ sư kết cấu kiểm tra. Trong phần lớn trường hợp, nên ưu tiên các giải pháp an toàn hơn như đi ống dưới dầm, dùng trần kỹ thuật, bố trí hộp kỹ thuật đứng hoặc chừa lỗ kỹ thuật ngay từ giai đoạn thiết kế.

Để hệ thống thoát nước vận hành ổn định, cần chọn đúng ống PVC-U, phụ kiện đồng bộ, đảm bảo độ dốc, hạn chế co gấp, xử lý chống thấm cổ ống và bố trí điểm kiểm tra bảo trì. Nếu bạn đang cần tư vấn ống nhựa, phụ kiện và giải pháp cấp thoát nước phù hợp cho nhà ở, công trình dân dụng hoặc hạng mục cải tạo, có thể liên hệ Hội Ngộ Phương Nam – Nhà Phân phối chính thức của Nhựa Tiền Phong để được hỗ trợ chi tiết.
