Hệ thống ống dẫn khí nén là một phần quan trọng trong nhiều nhà xưởng, gara, xưởng cơ khí, xưởng gỗ, xưởng sơn, dây chuyền đóng gói, khu sản xuất thực phẩm, nhà máy lắp ráp và các khu kỹ thuật sử dụng thiết bị chạy bằng khí nén. Nếu máy nén khí được xem là nguồn tạo áp, thì hệ thống đường ống chính là “mạng lưới phân phối” đưa khí nén đến từng vị trí sử dụng một cách ổn định.

Trong thực tế, nhiều công trình đầu tư máy nén khí có công suất phù hợp nhưng hệ thống ống dẫn lại chưa được thiết kế đúng. Đường ống quá nhỏ, tuyến đi quá dài, nhiều co gấp, phụ kiện không kín hoặc thiếu điểm xả nước ngưng có thể làm áp suất cuối tuyến giảm, thiết bị hoạt động yếu và máy nén phải làm việc nhiều hơn. Điều này không chỉ ảnh hưởng đến hiệu suất sản xuất mà còn làm tăng chi phí vận hành.

Trong bài viết dưới đây, Hội Ngộ Phương Nam sẽ cùng bạn tìm hiểu hệ thống ống dẫn khí nén là gì, gồm những thành phần nào, cách lựa chọn vật liệu đường ống và những lưu ý quan trọng khi thi công để hệ thống vận hành ổn định hơn.

Hệ thống ống dẫn khí nén là gì?

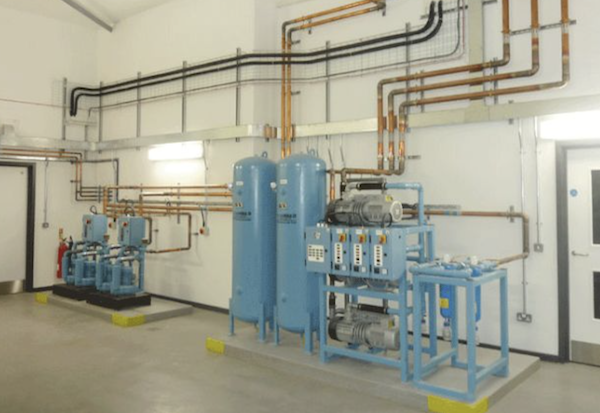

Hệ thống ống dẫn khí nén

Hệ thống ống dẫn khí nén là mạng lưới đường ống, van, phụ kiện và thiết bị phụ trợ dùng để dẫn khí nén từ máy nén khí đến các điểm sử dụng trong nhà xưởng hoặc công trình. Khí nén sau khi được tạo ra từ máy nén sẽ đi qua bình chứa, bộ lọc, bộ tách nước, bộ điều áp hoặc máy sấy khí tùy cấu hình, sau đó được phân phối qua hệ thống ống chính và ống nhánh đến từng thiết bị.

Các thiết bị sử dụng khí nén có thể là súng bắn hơi, máy siết bulong, máy phun sơn, xi lanh khí nén, máy đóng gói, máy ép, thiết bị vệ sinh bằng khí, dây chuyền tự động hoặc các dụng cụ cầm tay trong xưởng. Mỗi thiết bị có yêu cầu khác nhau về áp suất và lưu lượng, vì vậy hệ thống ống dẫn cần được tính toán phù hợp.

Một hệ thống khí nén tốt không chỉ cần máy nén mạnh mà còn cần đường ống đủ tiết diện, bố trí hợp lý, mối nối kín, vật liệu phù hợp và có phương án xả nước ngưng. Nếu thiếu một trong các yếu tố này, hiệu suất toàn hệ thống có thể giảm đáng kể.

Vì sao hệ thống ống dẫn khí nén cần được thiết kế kỹ?

Khí nén là nguồn năng lượng tiện dụng nhưng chi phí tạo ra không hề thấp. Máy nén khí cần điện năng để nén không khí, sau đó khí nén được phân phối đến các điểm sử dụng. Nếu đường ống rò rỉ, tổn thất áp suất lớn hoặc bố trí không hợp lý, máy nén phải hoạt động nhiều hơn để bù lại phần thất thoát.

Hệ thống ống dẫn khí nén thiết kế chưa tốt thường gây ra các vấn đề như áp suất không đều, thiết bị cuối tuyến yếu, thời gian nạp khí lâu, máy nén chạy liên tục, nước ngưng đọng trong ống hoặc tiếng ồn tại một số vị trí. Những vấn đề này có thể làm giảm năng suất làm việc và tăng chi phí bảo trì thiết bị.

Với nhà xưởng có nhiều điểm dùng khí, việc thiết kế tuyến ống ngay từ đầu càng quan trọng. Nếu chỉ kéo ống tạm đến từng máy theo nhu cầu phát sinh, hệ thống dễ trở nên rối, khó kiểm soát rò rỉ và khó mở rộng sau này.

Các thành phần cơ bản của hệ thống khí nén

Một hệ thống khí nén thường bắt đầu từ máy nén khí. Đây là thiết bị tạo khí nén và quyết định công suất tổng thể của hệ thống. Sau máy nén thường có bình chứa khí để ổn định áp suất, giảm dao động và cung cấp khí cho các thời điểm nhu cầu tăng nhanh.

Tiếp theo là các thiết bị xử lý khí như bộ lọc, bộ tách nước, máy sấy khí, bộ điều áp và bộ bôi trơn nếu hệ thống yêu cầu. Khí nén sau khi được xử lý sẽ đi vào tuyến ống chính, từ đó phân phối qua các ống nhánh đến từng điểm sử dụng.

Hệ thống còn cần các van khóa, van xả nước, đồng hồ áp, khớp nối nhanh, đầu chia, giá đỡ ống và phụ kiện chuyển hướng. Tất cả các chi tiết này cần được chọn đồng bộ theo áp suất làm việc, lưu lượng khí và điều kiện lắp đặt của nhà xưởng.

Đường ống ảnh hưởng trực tiếp đến áp suất khí nén

Áp suất khí nén tại thiết bị không chỉ phụ thuộc vào máy nén mà còn phụ thuộc rất nhiều vào đường ống. Nếu đường ống quá nhỏ so với lưu lượng cần cấp, khí sẽ bị tổn thất áp suất trên đường đi. Kết quả là thiết bị cuối tuyến không đạt lực làm việc dù máy nén vẫn hoạt động bình thường.

Chiều dài tuyến ống, số lượng co, tê, van và khớp nối cũng làm tăng tổn thất áp suất. Đường ống càng dài, càng nhiều chuyển hướng gấp thì khí càng mất năng lượng trước khi đến thiết bị. Vì vậy, khi bố trí hệ thống ống dẫn khí nén, cần ưu tiên tuyến gọn, hạn chế co gấp và chọn đường kính ống phù hợp.

Trong các xưởng có nhiều máy hoạt động cùng lúc, đường ống chính nên được tính theo tổng nhu cầu khí của hệ thống. Nếu chỉ chọn theo kích thước đầu ra của máy nén hoặc theo cảm tính, hệ thống có thể bị thiếu lưu lượng khi vận hành thực tế.

Chọn đường kính ống theo lưu lượng và chiều dài tuyến

Đường kính ống là yếu tố rất quan trọng trong hệ thống khí nén. Ống quá nhỏ sẽ làm áp suất giảm nhanh, thiết bị yếu và máy nén phải làm việc nhiều hơn. Ống quá lớn có thể làm chi phí đầu tư tăng, tốn không gian lắp đặt và không cần thiết nếu nhu cầu khí không cao.

Để chọn đường kính ống, cần xác định công suất máy nén, áp suất làm việc, tổng lưu lượng khí, số lượng thiết bị dùng cùng lúc, chiều dài tuyến chính, chiều dài tuyến nhánh và khả năng mở rộng trong tương lai. Nhà xưởng có kế hoạch tăng thêm máy móc nên tính dư hợp lý để tránh phải thay toàn bộ đường ống sau này.

Với tuyến ống chính, nên chọn kích thước đủ để cấp khí cho toàn hệ thống. Với tuyến nhánh, kích thước có thể nhỏ hơn nhưng vẫn phải đáp ứng lưu lượng của từng thiết bị. Không nên thu nhỏ đường ống quá sớm vì điều này có thể làm áp suất cuối tuyến giảm rõ rệt.

Vật liệu nào thường dùng cho ống dẫn khí nén?

Hệ thống ống dẫn khí nén có thể sử dụng nhiều loại vật liệu khác nhau như thép, inox, nhôm chuyên dụng, ống nhựa kỹ thuật hoặc một số dòng ống phù hợp với áp suất khí nén. Mỗi vật liệu có ưu điểm, giới hạn và phạm vi ứng dụng riêng.

Ống kim loại có độ cứng cao, phù hợp với nhiều hệ thống công nghiệp nhưng có thể nặng, thi công mất thời gian và cần kiểm soát ăn mòn nếu môi trường ẩm. Ống nhôm chuyên dụng cho khí nén có ưu điểm nhẹ, thi công sạch và tổn thất áp suất thấp, nhưng chi phí đầu tư có thể cao hơn.

Một số hệ thống quy mô nhỏ có thể dùng ống nhựa phù hợp với áp suất và mục đích dẫn khí. Tuy nhiên, không phải loại ống nhựa nào cũng dùng được cho khí nén. Khi chọn ống nhựa cho khí nén, cần kiểm tra rõ áp suất làm việc, khả năng chịu va đập, nhiệt độ môi trường, khuyến nghị của nhà sản xuất và yêu cầu an toàn tại công trình.

Có nên dùng ống PVC-U cho khí nén không?

Ống PVC-U là vật liệu phổ biến trong cấp thoát nước và một số ứng dụng kỹ thuật phù hợp, nhưng khi dùng cho khí nén cần hết sức thận trọng. Khí nén là môi chất có áp suất và tích trữ năng lượng. Nếu đường ống bị nứt vỡ do vật liệu không phù hợp hoặc va đập, sự cố có thể nguy hiểm hơn so với rò rỉ nước thông thường.

Vì vậy, không nên tự ý dùng ống PVC-U cấp thoát nước thông thường cho hệ thống khí nén nếu sản phẩm không được khuyến nghị cho ứng dụng này. Đặc biệt trong nhà xưởng có áp suất cao, nhiệt độ thay đổi, rung động, va chạm hoặc nhiều người làm việc xung quanh, lựa chọn vật liệu cần dựa trên thông số kỹ thuật rõ ràng.

Nếu công trình cần hệ thống khí nén, nên tham khảo tư vấn từ đơn vị kỹ thuật và nhà cung cấp vật tư để chọn loại ống phù hợp với áp suất làm việc. Việc dùng sai loại ống có thể làm tăng rủi ro vận hành và chi phí sửa chữa về sau.

Phụ kiện và mối nối cần kín khí

Khác với hệ thống nước, rò rỉ khí nén đôi khi khó phát hiện hơn nếu điểm rò nhỏ. Một mối nối hở có thể làm khí thoát ra liên tục, khiến máy nén phải chạy nhiều hơn để duy trì áp suất. Chi phí điện năng vì vậy có thể tăng lên mà người vận hành không nhận ra ngay.

Phụ kiện trong hệ thống khí nén gồm co, tê, đầu nối ren, van khóa, khớp nối nhanh, đầu chia, bộ lọc và đồng hồ áp. Các phụ kiện này cần phù hợp với áp suất khí nén, không bị hở ren, không nứt và không gây cản trở dòng khí quá nhiều.

Mối nối ren cần được xử lý kín bằng vật liệu làm kín phù hợp. Không nên siết quá mạnh làm nứt phụ kiện, nhưng cũng không được siết lỏng khiến khí rò. Sau khi lắp đặt, nên kiểm tra rò bằng phương pháp phù hợp trước khi đưa hệ thống vào vận hành chính thức.

Nước ngưng trong khí nén là vấn đề cần chú ý

Không khí luôn có hơi ẩm. Khi được nén lại, hơi ẩm có thể ngưng tụ thành nước trong bình chứa, đường ống và các thiết bị xử lý khí. Nếu hệ thống không có phương án tách nước, xả nước hoặc làm khô khí phù hợp, nước ngưng có thể đi theo đường ống đến thiết bị sử dụng.

Nước trong khí nén có thể gây gỉ sét với thiết bị kim loại, ảnh hưởng đến chất lượng sơn, làm giảm tuổi thọ van khí, xi lanh và dụng cụ cầm tay. Với các ngành như phun sơn, đóng gói, thực phẩm hoặc thiết bị chính xác, khí nén ẩm có thể gây lỗi sản phẩm hoặc ảnh hưởng đến chất lượng vận hành.

Vì vậy, hệ thống khí nén nên có bình chứa, bộ tách nước, bộ lọc và máy sấy khí nếu yêu cầu sử dụng cao. Đường ống cũng cần được bố trí để hỗ trợ thoát nước ngưng, tránh để nước đọng trong các đoạn thấp hoặc đi thẳng vào thiết bị.

Bố trí độ dốc và điểm xả nước ngưng

Đường ống khí nén nên được bố trí có độ dốc nhẹ về các điểm xả nước ngưng. Những điểm thấp trong hệ thống cần có van xả để loại bỏ nước tích tụ. Nếu đường ống đi ngang hoàn toàn hoặc có nhiều đoạn võng, nước có thể đọng lại và bị cuốn theo dòng khí khi lưu lượng tăng.

Tuyến nhánh cấp khí cho thiết bị thường nên lấy khí từ phía trên hoặc bên hông tuyến chính tùy thiết kế, hạn chế lấy trực tiếp từ đáy ống nơi nước ngưng dễ tập trung. Đây là một chi tiết kỹ thuật quan trọng giúp giảm lượng nước đi vào thiết bị đầu cuối.

Ngoài ra, bình chứa khí cũng cần được xả nước định kỳ. Nhiều hệ thống bị giảm chất lượng khí không phải do máy nén yếu mà do nước ngưng không được xử lý đúng cách trong quá trình vận hành.

Nên thiết kế dạng vòng hay dạng nhánh?

Hệ thống ống dẫn khí nén có thể bố trí theo dạng nhánh hoặc dạng vòng. Dạng nhánh thường đơn giản, phù hợp với xưởng nhỏ hoặc ít điểm sử dụng. Tuy nhiên, khi có nhiều thiết bị hoạt động cùng lúc, áp suất ở cuối tuyến có thể giảm nếu đường ống không đủ kích thước.

Dạng vòng giúp khí có thể cấp đến điểm sử dụng từ nhiều hướng, hỗ trợ cân bằng áp suất tốt hơn trong nhà xưởng có nhiều máy. Phương án này phù hợp với hệ thống có nhu cầu khí lớn, nhiều vị trí sử dụng hoặc cần khả năng mở rộng về sau.

Tùy quy mô xưởng, ngân sách và nhu cầu vận hành, có thể chọn sơ đồ phù hợp. Điều quan trọng là không nên kéo ống phát sinh tùy tiện sau khi hệ thống đã hoạt động vì điều này dễ làm mạng lưới khí nén rối, khó kiểm soát và khó bảo trì.

Van khóa giúp quản lý từng khu vực

Van khóa là chi tiết cần thiết trong hệ thống khí nén. Mỗi khu vực sản xuất, mỗi cụm máy hoặc mỗi tuyến nhánh nên có van khóa riêng để dễ cô lập khi bảo trì, sửa chữa hoặc không sử dụng. Nếu thiếu van khóa, mỗi lần sửa một điểm nhỏ có thể phải dừng cả hệ thống.

Van khóa cũng giúp kiểm soát thất thoát. Khi một khu vực không làm việc, người vận hành có thể khóa khí cấp vào khu vực đó để hạn chế rò rỉ không cần thiết. Với xưởng làm việc theo ca hoặc có nhiều khu vực vận hành độc lập, việc chia van theo khu vực giúp tiết kiệm năng lượng tốt hơn.

Vị trí van cần dễ thao tác, có ký hiệu rõ ràng và không bị che khuất bởi máy móc, hàng hóa hoặc kết cấu nhà xưởng. Đây là yếu tố nhỏ nhưng ảnh hưởng nhiều đến khả năng quản lý hệ thống khí nén.

Đồng hồ áp giúp kiểm tra hiệu suất hệ thống

Đồng hồ áp nên được bố trí tại các vị trí quan trọng như sau máy nén, sau bình chứa, sau bộ lọc, trên tuyến ống chính và tại một số khu vực sử dụng khí quan trọng. Khi có đồng hồ áp, người vận hành dễ nhận biết hệ thống có bị tụt áp hay không, tụt ở đoạn nào và thiết bị nào đang gây tải lớn.

Nếu áp suất tại bình chứa đạt yêu cầu nhưng áp suất cuối tuyến thấp, vấn đề có thể nằm ở đường ống quá nhỏ, bộ lọc nghẹt, van mở chưa đủ, mối nối rò hoặc tuyến đi quá dài. Nếu toàn bộ hệ thống tụt áp, cần kiểm tra máy nén, bình chứa, rò rỉ tổng thể hoặc nhu cầu khí vượt công suất.

Theo dõi áp suất định kỳ giúp phát hiện sự cố sớm. Đây cũng là cách giúp nhà xưởng vận hành tiết kiệm hơn thay vì chỉ tăng áp máy nén để bù cho tổn thất do hệ thống đường ống.

Kiểm tra rò rỉ khí nén định kỳ

Rò rỉ khí nén là một trong những nguyên nhân gây lãng phí năng lượng trong nhà xưởng. Một điểm rò nhỏ có thể không gây dừng máy ngay, nhưng nếu tồn tại liên tục, máy nén sẽ phải hoạt động nhiều hơn để bù áp. Khi có nhiều điểm rò, chi phí điện và hao mòn máy nén có thể tăng đáng kể.

Các vị trí dễ rò gồm đầu nối ren, khớp nối nhanh, van khóa, ống mềm, co tê, bộ lọc và các điểm đấu nối thiết bị. Nên kiểm tra định kỳ bằng phương pháp phù hợp, đặc biệt sau khi thay đổi máy móc, mở rộng tuyến ống hoặc bảo trì hệ thống.

Khi phát hiện rò, cần xử lý sớm thay vì chấp nhận “xì hơi nhẹ”. Đối với khí nén, những điểm rò nhỏ tích lũy lại có thể tạo thành chi phí vận hành lớn trong thời gian dài.

Lưu ý an toàn khi thi công ống dẫn khí nén

Hệ thống khí nén làm việc dưới áp suất nên yếu tố an toàn cần được ưu tiên. Không nên dùng vật liệu, phụ kiện hoặc ống mềm không rõ thông số. Không nên lắp đặt đường ống ở vị trí dễ bị xe nâng, hàng hóa, dụng cụ hoặc người thao tác va chạm nếu không có bảo vệ.

Các tuyến ống treo cao cần có giá đỡ chắc chắn, khoảng cách treo hợp lý và không để ống rung lắc khi hệ thống vận hành. Với tuyến đi thấp, cần tránh khu vực lối đi chính hoặc phải có máng bảo vệ. Các van xả, van khóa và đồng hồ áp cần được lắp ở vị trí dễ thao tác nhưng không gây vướng.

Trước khi bảo trì, cần xả áp đoạn ống liên quan. Không nên tháo phụ kiện khi hệ thống còn áp suất vì có thể gây nguy hiểm cho người thao tác và thiết bị xung quanh.

Những lỗi thường gặp trong hệ thống ống dẫn khí nén

Lỗi đầu tiên là chọn đường ống quá nhỏ so với lưu lượng khí. Điều này làm áp suất cuối tuyến yếu và máy nén phải chạy nhiều hơn. Lỗi thứ hai là bố trí tuyến ống quá nhiều co gấp, nhiều nhánh phát sinh và không có sơ đồ quản lý rõ ràng.

Lỗi thứ ba là thiếu bộ tách nước, thiếu điểm xả nước ngưng hoặc không bảo trì bộ lọc định kỳ. Khi nước đi vào thiết bị dùng khí, tuổi thọ thiết bị có thể giảm và chất lượng sản xuất bị ảnh hưởng. Lỗi thứ tư là không kiểm tra rò rỉ, khiến khí thất thoát liên tục.

Ngoài ra, việc dùng vật liệu không phù hợp cho khí nén cũng là lỗi cần tránh. Hệ thống khí nén không nên được xử lý như hệ thống cấp nước thông thường vì đặc tính áp suất và mức độ rủi ro khác nhau.

Hệ thống ống dẫn khí nén là hạng mục quan trọng trong nhà xưởng, gara và nhiều dây chuyền sản xuất sử dụng thiết bị khí nén. Một hệ thống tốt cần được thiết kế theo lưu lượng, áp suất, chiều dài tuyến, số lượng thiết bị sử dụng và yêu cầu xử lý nước ngưng. Đường ống, phụ kiện, van khóa, đồng hồ áp và điểm xả nước đều cần được lựa chọn, lắp đặt đúng kỹ thuật để hạn chế thất thoát áp suất và giảm chi phí vận hành.
