Trong các công trình cấp thoát nước, khí nén, hoặc hệ thống PCCC, việc lựa chọn kích thước ống chính xác là yếu tố quan trọng để đảm bảo lưu lượng và áp lực hoạt động. Tuy nhiên, trên thị trường hiện nay tồn tại nhiều cách gọi kích thước khác nhau như DN (Diameter Nominal), inch, mm, hoặc thậm chí theo tiêu chuẩn của từng quốc gia. Do đó, quy đổi các đường kính ống trở thành bước bắt buộc để giúp kỹ sư, thợ thi công và chủ đầu tư xác định chính xác loại ống cần dùng, tránh nhầm lẫn trong mua bán và lắp đặt. Bài viết này của Hội Ngộ Phương Nam sẽ giúp bạn nắm trọn các khái niệm, phương pháp và bảng quy đổi chi tiết nhất.

Khái niệm cơ bản về đường kính ống

Đường kính danh nghĩa (DN)

DN là ký hiệu tiêu chuẩn quốc tế (theo ISO và DIN) dùng để biểu thị đường kính danh nghĩa của ống. Đây không phải là kích thước đo chính xác bằng thước cặp, mà là giá trị quy ước được làm tròn để đơn giản hóa việc sản xuất, quản lý và trao đổi giữa các nhà sản xuất, nhà thầu.

Mục đích: Giúp tiêu chuẩn hóa sản phẩm, đảm bảo khi nói DN50 thì bất kỳ nhà sản xuất nào cũng hiểu được kích thước tương ứng, bất kể độ dày thành ống khác nhau.

Đường kính danh nghĩa

Đường kính ngoài (OD – Outside Diameter)

OD là kích thước từ mép ngoài thành ống bên này sang mép ngoài thành ống bên kia, đo qua tâm ống. Đây là thông số quan trọng trong sản xuất và kiểm tra chất lượng vì nó quyết định khả năng lắp nối với các phụ kiện, khớp nối hoặc ren.

Ứng dụng: OD thường được dùng khi gia công các đầu nối, thiết kế ống theo tiêu chuẩn áp lực, hoặc khi cần tính toán diện tích chiếm chỗ của ống trong công trình.

Đường kính trong (ID – Inside Diameter)

ID là khoảng cách giữa hai mép trong của thành ống, phản ánh kích thước thực tế của đường dẫn chất lỏng hoặc khí.

Ý nghĩa: ID quyết định lưu lượng (flow rate) của chất lỏng/khí đi qua ống. Hai loại ống cùng DN nhưng có độ dày thành khác nhau sẽ có ID khác nhau, từ đó ảnh hưởng trực tiếp đến khả năng vận chuyển.

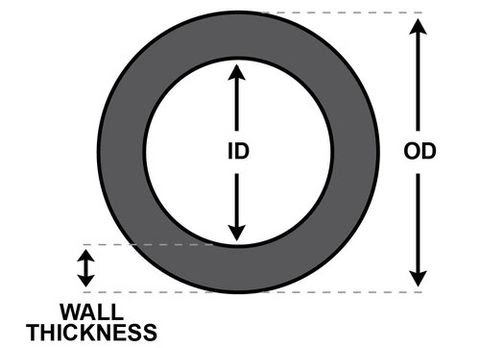

Mối liên hệ giữa DN – OD – ID

• DN là giá trị quy ước → OD và ID là giá trị thực tế đo được.
• Trong cùng một DN, OD thường cố định theo tiêu chuẩn, còn ID thay đổi tùy theo độ dày thành ống (thường ký hiệu là SCH hoặc SDR).
• Khi quy đổi các đường kính ống, người ta thường dùng bảng tra để liên kết DN, OD, ID cùng đơn vị đo inch và mm, giúp lựa chọn đúng loại ống cho yêu cầu kỹ thuật.

Tìm hiểu thêm: Tiêu chuẩn Việt Nam về ống nhựa PVC >>>

Tại sao phải quy đổi đường kính ống?

Việc nắm rõ và thực hiện quy đổi đường kính ống mang lại nhiều lợi ích thiết thực cho cả người thi công lẫn nhà đầu tư. Trước hết, nó giúp tránh nhầm lẫn kích thước khi mua hàng giữa các tiêu chuẩn khác nhau như DIN, ANSI, JIS… – vốn có cách đánh số và đơn vị đo không hoàn toàn giống nhau.

Bên cạnh đó, quy đổi đường kính ống chính xác còn giúp quá trình thay thế hoặc mở rộng hệ thống trở nên dễ dàng hơn, đặc biệt khi kết hợp ống từ nhiều nhà sản xuất khác nhau. Điều này cũng đảm bảo lưu lượng và áp suất được duy trì đúng như yêu cầu kỹ thuật ban đầu.

Cuối cùng, khi áp dụng đúng phương pháp quy đổi  đường kính ống, bạn sẽ tiết kiệm đáng kể chi phí nhờ chọn được loại ống phù hợp ngay từ đầu, tránh việc mua sai kích thước dẫn đến lãng phí thời gian và tiền bạc.

Hội Ngộ Phương Nam- Nhà phân phối Nhựa Tiền Phong Uy Tín

Các tiêu chuẩn liên quan đến quy đổi các đường kính ống

Tiêu chuẩn DIN (Đức)

Tiêu chuẩn DIN quy định rõ kích thước danh nghĩa và dung sai, thường được sử dụng phổ biến tại Việt Nam, đặc biệt cho các loại ống nhựa và ống thép.

Tiêu chuẩn ANSI (Mỹ)

Tiêu chuẩn ANSI dùng đơn vị đo inch và quy định chi tiết về đường kính ngoài (OD) cùng độ dày thành ống (schedule).

Tiêu chuẩn JIS (Nhật Bản)

Tiêu chuẩn JIS kết hợp cả đơn vị mm và inch, áp dụng rộng rãi trong các ngành công nghiệp cơ khí và xây dựng.

Việc nắm rõ đặc điểm của từng hệ tiêu chuẩn này sẽ giúp quá trình quy đổi các đường kính ống trở nên nhanh chóng và chính xác, đảm bảo lựa chọn đúng kích thước cho từng ứng dụng thực tế.

Phương pháp quy đổi các đường kính

Quy đổi inch sang mm

Trong thực tế, nhiều tiêu chuẩn ống – đặc biệt là ANSI hoặc JIS – sử dụng đơn vị inch để mô tả kích thước, trong khi tại Việt Nam và châu Âu thường dùng milimét (mm). Việc nắm rõ cách quy đổi các đường kính từ inch sang mm giúp bạn đọc nhanh bản vẽ và lựa chọn đúng loại ống.

Công thức: 1 inch=25.4 mm

Ví dụ: 2 inch = 2 × 25.4 = 50.8 mm (gần tương đương DN50).

Từ DN sang OD và ngược lại

DN (Diameter Nominal) là “đường kính danh nghĩa” – con số quy ước, không phải kích thước đo thực tế. OD (Outside Diameter) mới là đường kính ngoài thực tế của ống. Sự khác biệt này khiến nhiều người mới trong ngành bị nhầm lẫn khi quy đổi các đường kính ống.

Ví dụ: DN50 theo DIN có OD = 63 mm với ống nhựa HDPE, nhưng OD = 60.3 mm với ống thép theo ANSI.

Dùng bảng quy đổi

Khi làm việc với nhiều loại tiêu chuẩn cùng lúc (DIN, ANSI, JIS…), việc ghi nhớ toàn bộ kích thước là gần như bất khả thi. Lúc này, bảng quy đổi  đường kính ống trở thành “cứu cánh” giúp bạn tiết kiệm thời gian và tránh sai sót. Bảng giúp quy đổi các đường kính nhanh chóng và chính xác, tránh các sai sót khi thi công.

Bảng quy đổi các đường kính ống chi tiết

Dưới đây là bảng quy đổi đường kính ống thông dụng giữa DN, inch và mm cho cả ống nhựa và ống thép:



DN	Inch	OD Ống Thép (mm)	OD Ống Nhựa (mm)
15	1/2″	21.3	20
20	3/4″	26.9	25
25	1″	33.7	32
32	1 1/4″	42.4	40
40	1 1/2″	48.3	50
50	2″	60.3	63
65	2 1/2″	76.1	75
80	3″	88.9	90
100	4″	114.3	110
150	6″	168.3	160

Lưu ý khi áp dụng bảng quy đổi đường kính ống

Luôn xác định rõ tiêu chuẩn của ống trước khi quy đổi

 Trước khi bắt đầu quy đổi đường kính ống, bạn cần biết rõ ống đó được sản xuất theo tiêu chuẩn nào (DIN, ANSI, JIS…). Mỗi tiêu chuẩn có cách định nghĩa DN, OD, ID và dung sai khác nhau. Nếu không xác định chuẩn, việc quy đổi sẽ dễ bị sai, dẫn đến chọn nhầm kích thước, ảnh hưởng tới khả năng lắp đặt và vận hành.

Kiểm tra dung sai kích thước để đảm bảo độ chính xác

Dung sai (tolerance) là khoảng chênh lệch cho phép giữa kích thước thực tế và kích thước tiêu chuẩn. Khi quy đổi các đường kính ống, nếu bỏ qua yếu tố này, bạn có thể gặp tình huống ống không khớp với phụ kiện hoặc hệ thống hiện có. Do đó, cần tham khảo bảng dung sai trong tài liệu kỹ thuật của nhà sản xuất hoặc tiêu chuẩn liên quan.

Đối với hệ thống áp suất cao, chú ý đến độ dày thành ống

 Trong các hệ thống chịu áp lực lớn, độ dày thành ống (thường ký hiệu là schedule với thép, hoặc PN với nhựa) đóng vai trò quan trọng. Hai ống có cùng OD nhưng độ dày thành khác nhau sẽ có ID và khả năng chịu áp khác nhau. Khi quy đổi các đường kính, bạn nên kèm theo thông tin về schedule hoặc PN để đảm bảo lựa chọn phù hợp.

Hội Ngộ Phương Nam phân phối đa dạng kích thước ống

Khi thay thế ống cũ, nên đo thực tế OD hoặc ID để tránh sai số

 Việc dựa hoàn toàn vào ký hiệu DN trên ống cũ đôi khi gây nhầm lẫn, đặc biệt khi tiêu chuẩn đã thay đổi hoặc ống bị mài mòn. Cách an toàn nhất là dùng thước cặp hoặc thiết bị đo OD và ID thực tế, sau đó đối chiếu với bảng quy đổi đường kính ống theo tiêu chuẩn đang áp dụng.

Xem thêm : Cách nhận biết ống nhựa Tiền Phong chính hãng nhanh chóng và hiệu quả >>>

Quy đổi các đường kính ống trong ngành nhựa Tiền Phong

Là nhà phân phối chính thức của ống nhựa Tiền Phong, Hội Ngộ Phương Nam cung cấp bảng quy đổi đường kính ống riêng cho các sản phẩm uPVC, HDPE, PPR.

Ví dụ:

• Ống HDPE DN50 có OD = 63 mm, PN10.
• Ống uPVC DN100 có OD = 114 mm, dùng cho cấp nước sạch.
• Ống PPR DN25 có OD = 32 mm, chịu áp lực cao.

Nhờ việc áp dụng chính xác bảng quy đổi, khách hàng dễ dàng lựa chọn loại ống phù hợp với thiết kế công trình.

Vì sao nên chọn sản phẩm từ Hội Ngộ Phương Nam

Hội Ngộ Phương Nam cam kết:

• Sản phẩm chính hãng Tiền Phong – đầy đủ chứng nhận chất lượng.
• Bảng quy đổi chuẩn xác – cập nhật mới nhất từ nhà sản xuất.
• Tư vấn kỹ thuật miễn phí – giúp khách hàng chọn đúng kích thước ống theo tiêu chuẩn.
• Kho hàng đa dạng – từ DN15 đến DN400, đáp ứng nhanh mọi nhu cầu.
  Giao hàng toàn quốc – đảm bảo tiến độ công trình.

Việc nắm rõ và áp dụng đúng quy đổi các đường kính ống giúp bạn tiết kiệm thời gian, tránh sai sót kỹ thuật và đảm bảo hệ thống hoạt động hiệu quả lâu dài. Đặc biệt, với các sản phẩm ống nhựa Tiền Phong, việc chọn đúng kích thước theo bảng quy đổi là yếu tố then chốt để đảm bảo độ bền và hiệu suất.

Liên hệ ngay Hội Ngộ Phương Nam – nhà phân phối chính thức ống nhựa Tiền Phong – để được tư vấn miễn phí, nhận bảng quy đổi chi tiết và báo giá ưu đãi cho mọi dự án.
